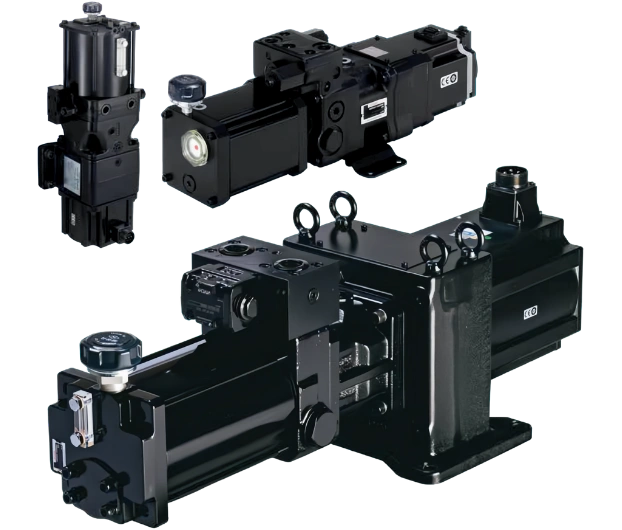

UNIDAD HIDRÁULICA POWER MEISTER

Máxima Precisión y Eficiencia Energética con Control Servo NACHI

El Power Meister de NACHI es un sistema hidráulico servoasistido que combina la potencia de la hidráulica con la precisión del control eléctrico. Su diseño compacto y de alto desempeño permite controlar con exactitud posición, velocidad y presión, alcanzando resoluciones de hasta 1 µm (0.001 mm) gracias a su controlador servo digital de alta velocidad.

Utilizando un motor servo AC para regular la velocidad y dirección de la bomba hidráulica, el sistema solo opera cuando es necesario, reduciendo el consumo energético hasta en 70 % frente a sistemas hidráulicos convencionales. Su funcionamiento silencioso y su estructura compacta ofrecen una solución ideal para líneas de producción que requieren precisión extrema y ahorro de energía, en entornos como maquinaria de moldeo, prensas, rectificadoras o sistemas de ensamblaje automatizado.

Ficha Técnica
Valvulas de control de Presion Serie CFR NACHI

Unidades Hidráulicas - Serie UPS

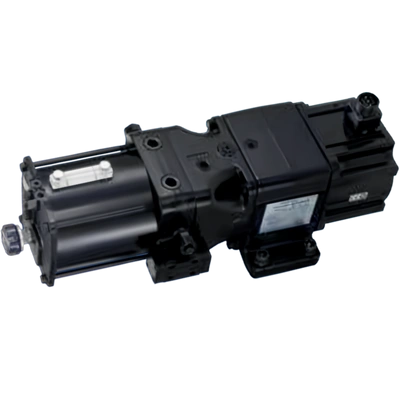

Unidades Hidraulicas Series UPS Nachi

UPS-00A-2*07

Salida del motor:

0.75 kW [1.0 HP]

Volumen:

2.0 cm3/rev [0.12 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-00A-2*10

Salida del motor:

1.0 kW [1.3 HP]

Volumen:

2.0 cm3/rev [0.12 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-00A-3*10

Salida del motor:

1.0 kW [1.3 HP]

Volumen:

3.0 cm3/rev [0.18 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-0A-2*12

Salida del motor:

1.2 kW [1.6 HP]

Volumen:

2.0 cm3/rev [0.12 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-0A-4*12

Salida del motor:

1.2 kW [1.6 HP]

Volumen:

4.0 cm3/rev [0.24 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-0A-2*20

Salida del motor:

2.0 kW [2.7 HP]

Volumen:

2.0 cm3/rev [0.12 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-0A-4*20

Salida del motor:

2.0 kW [2.7 HP]

Volumen:

4.0 cm3/rev [0.24 in³/rev]

Ficha Técnica
Series UPS Nachi

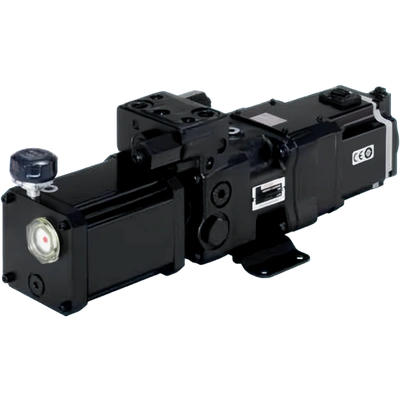

UPS-1A-5*35

Salida del motor:

3.5 kW [4.7 HP]

Volumen:

4.7 cm3/rev [0.29 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-7*35

Salida del motor:

3.5 kW [4.7 HP]

Volumen:

6.7 cm3/rev [0.41 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-9*35

Salida del motor:

3.5 kW [4.7 HP]

Volumen:

9.0 cm3/rev [0.55 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-11*35

Salida del motor:

3.5 kW [4.7 HP]

Volumen:

11.0 cm3/rev [0.67 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-13*35

Salida del motor:

3.5 kW [4.7 HP]

Volumen:

12.9 cm3/rev [0.79 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-16*35

Salida del motor:

3.5 kW [4.7 HP]

Volumen:

15.8 cm3/rev [0.96 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-5*45

Salida del motor:

4.5 kW [6.0 HP]

Volumen:

4.7 cm3/rev [0.29 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-7*45

Salida del motor:

4.5 kW [6.0 HP]

Volumen:

6.7 cm3/rev [0.41 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-9*45

Salida del motor:

4.5 kW [6.0 HP]

Volumen:

9.0 cm3/rev [0.55 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-11*45

Salida del motor:

4.5 kW [6.0 HP]

Volumen:

11.0 cm3/rev [0.67 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-13*45

Salida del motor:

4.5 kW [6.0 HP]

Volumen:

12.9 cm3/rev [0.79 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-16*45

Salida del motor:

4.5 kW [6.0 HP]

Volumen:

15.8 cm3/rev [0.96 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-7*55

Salida del motor:

5.5 kW [7.4 HP]

Volumen:

6.7 cm3/rev [0.41 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-9*55

Salida del motor:

5.5 kW [7.4 HP]

Volumen:

9.0 cm3/rev [0.55 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-11*55

Salida del motor:

5.5 kW [7.4 HP]

Volumen:

11.0 cm3/rev [0.67 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-13*55

Salida del motor:

5.5 kW [7.4 HP]

Volumen:

12.9 cm3/rev [0.79 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-16*55

Salida del motor:

5.5 kW [7.4 HP]

Volumen:

15.8 cm3/rev [0.96 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-9*75

Salida del motor:

7.5 kW [10.0 HP]

Volumen:

9.0 cm3/rev [0.55 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-11*75

Salida del motor:

7.5 kW [10.0 HP]

Volumen:

11.0 cm3/rev [0.67 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-13*75

Salida del motor:

7.5 kW [10.0 HP]

Volumen:

12.9 cm3/rev [0.79 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-16*75

Salida del motor:

7.5 kW [10.0 HP]

Volumen:

15.8 cm3/rev [0.96 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-13*11K

Salida del motor:

11.0 kW [14.7 HP]

Volumen:

12.9 cm3/rev [0.79 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-1A-16*11K

Salida del motor:

11.0 kW [14.7 HP]

Volumen:

15.8 cm3/rev [0.96 in³/rev]

Ficha Técnica
Series UPS Nachi

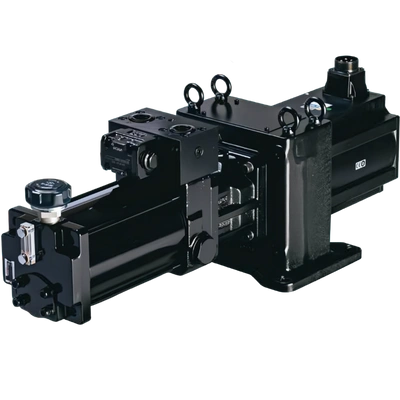

UPS-2A-25*11K

Salida del motor:

11.0 kW [14.75 HP]

Volumen:

25.0 cm3/rev [1.52 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-2A-32*11K

Salida del motor:

11.0 kW [14.75 HP]

Volumen:

32.0 cm3/rev [1.95 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-2A-35*11K

Salida del motor:

11.0 kW [14.75 HP]

Volumen:

35.0 cm3/rev [2.13 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-2A-25*15K

Salida del motor:

15.0 kW [20.10 HP]

Volumen:

25.0 cm3/rev [1.52 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-2A-32*15K

Salida del motor:

15.0 kW [20.10 HP]

Volumen:

32.0 cm3/rev [1.95 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-2A-32*15K

Salida del motor:

15.0 kW [20.10 HP]

Volumen:

35.0 cm3/rev [2.13 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-2A-25*20K

Salida del motor:

20.0 kW [26.80 HP]

Volumen:

25.0 cm3/rev [1.52 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-2A-32*20K

Salida del motor:

20.0 kW [26.80 HP]

Volumen:

32.0 cm3/rev [1.95 in³/rev]

Ficha Técnica
Series UPS Nachi

UPS-2A-35*20K

Salida del motor:

20.0 kW [26.80 HP]

Volumen:

35.0 cm3/rev [2.13 in³/rev]

Ficha Técnica

Tecnología Servo-Hidráulica Compacta y de Alta Precisión

Soluciones hidráulicas diseñadas a la medida, combinando precisión japonesa y fabricación mexicana.

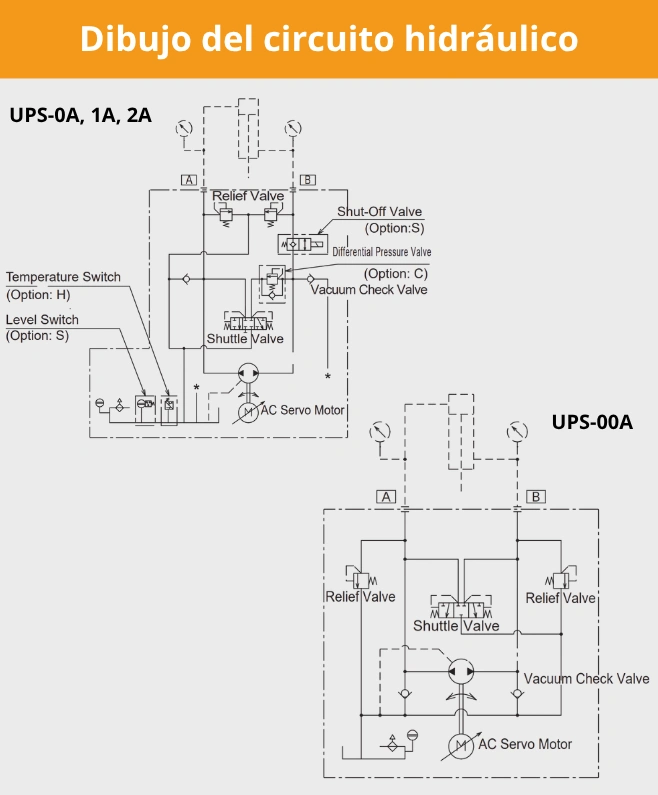

El Power Meister combina una unidad hidráulica (UPS) con un servo controlador (EPD) y un servo amplificador (EPA) para formar un sistema completamente integrado. Esta configuración permite un control dinámico y retroalimentado de presión y posición mediante sensores inteligentes, logrando una respuesta rápida y estable en cualquier aplicación

Su estructura modular incluye opciones como válvulas diferenciales, válvulas de cierre automático (shut-off), sensores de temperatura y nivel, y control automático de modo (posición-presión-velocidad). Esto permite una transición fluida entre control de velocidad y control de presión sin picos de presión, extendiendo la vida útil del aceite y los componentes.

Características principales:

  • Control digital de posición, velocidad y presión con precisión micrométrica.
  • Servo motor AC de alta eficiencia que acciona la bomba hidráulica directamente.
  • Presión máxima de 30 MPa (4350 psi) y caudal hasta 70 L/min.
  • Operación solo cuando se requiere flujo o presión, reduciendo consumo y ruido.
  • Sistema all-in-one compacto, disponible en configuración vertical u horizontal.
  • Cambio automático de modo de control según la carga del sistema.
  • Bajo nivel de ruido (similar a una oficina silenciosa).
  • Integración sencilla con controladores CNC o PLC industriales.

Distribuido por CESEHSA, el sistema Power Meister de NACHI redefine la eficiencia hidráulica con tecnología servo de última generación, ofreciendo mayor precisión, menor consumo energético y una operación completamente controlada, ideal para maquinaria moderna de alto rendimiento.

Características de Unidades Hidráulicas Personalizadas CESEHSA
