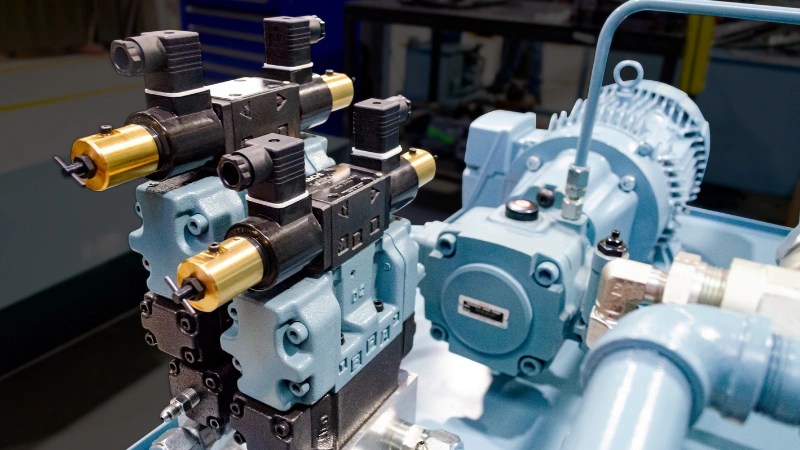

Las válvulas hidráulicas son el componente responsable de controlar la dirección, presión y caudal del fluido. En los sistemas industriales modernos, una válvula mal seleccionada puede afectar directamente el desempeño y la vida útil del equipo. Por ello, NACHI ha desarrollado una gama de válvulas que combinan precisión japonesa, respuesta rápida y larga durabilidad.

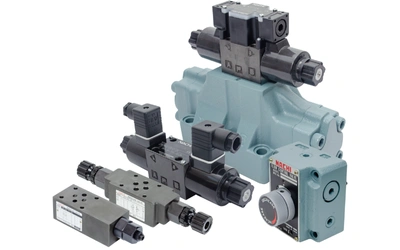

Tipos de Válvulas Hidráulicas NACHI
NACHI fabrica válvulas para controlar dirección, presión y caudal, así como versiones modulares y proporcionales para automatización avanzada. A continuación, un resumen práctico por tipo:
- Válvulas Proporcionales: permiten control fino (análogo) de presión, caudal y dirección mediante señal eléctrica. Ideales para ciclos con rampas de aceleración/desaceleración, posicionamiento y ahorro energético.

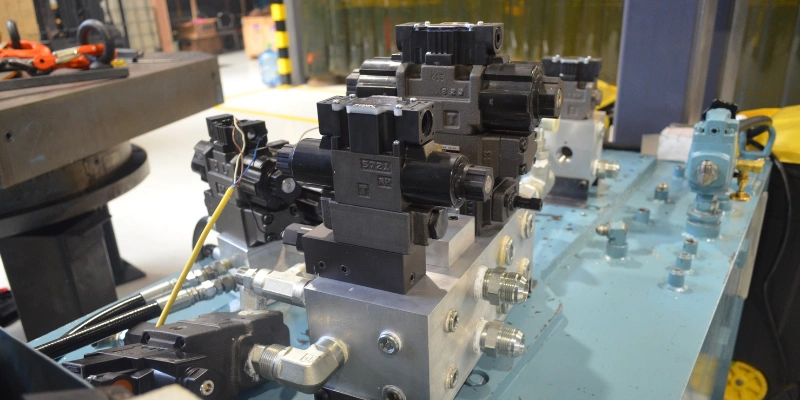

- Válvulas Modulares: diseño apilable sobre subplaca; combinan funciones (presión, caudal, retención) en bloques compactos, simplificando tubería y mantenimiento.
- Válvulas Direccionales: conmutan el flujo hacia actuadores. Disponibles en accionamiento eléctrico (solenoide), mecánico o manual.
- Válvulas de Control de Flujo: regulan la velocidad en cilindros y motores; opciones con compensación de presión y/o temperatura.
- Válvulas de Control de Presión: alivio, reductor, secuencia y contrabalance para proteger el sistema y estabilizar la presión.
Tabla comparativa por tipo
| Tipo | Función principal | Control típico | Montaje común | Aplicaciones frecuentes |
|---|---|---|---|---|
| Proporcionales | Control continuo de presión/caudal/dirección | Señal eléctrica (0–10 V / 4–20 mA) con amplificador | Subplaca (NG6/G01, NG10/G03) y modular | Ramps suaves, sincronización, CNC, moldes |
| Modulares | Función apilable (presión, caudal, check, etc.) | Hidráulico / mecánico (ajuste en el bloque) | Apilado sobre subplaca (stack) | Unidades hidráulicas compactas, líneas de producción |
| Direccionales | Conmutación del flujo (p. ej., 4/3) | Solenoide, palanca, rodillo | Subplaca (ISO/DIN), línea | Automatización general, prensado, pick&place |
| Control de Flujo | Ajuste de velocidad (estrangulación / compensada) | Manual (aguja) o proporcional en algunos casos | En línea, subplaca, modular | Dosificación de velocidad en cilindros y motores |
| Control de Presión | Alivio, reducción, secuencia, contrabalance | Hidráulico / proporcional (electro-hidráulico) | En línea, subplaca, modular | Protección de sobrepresión, estabilidad del circuito |
*Rangos típicos basados en catálogos y fichas técnicas NACHI. Revisa el modelo específico para valores exactos.
Checklist de selección rápida
- Presión de trabajo y picos (incluye margen del 10-20%)
- Caudal máximo del circuito y pérdida de carga admisible
- Tipo de control requerido (on/off, proporcional)
- Montaje (en línea, subplaca, modular) y espacio disponible
- Compatibilidad de fluido y grado de filtración
Casos de Aplicación
Algunos ejemplos reales de integración de válvulas NACHI en sistemas hidráulicos:
- Prensas industriales: uso de válvulas de presión serie BT combinadas con direccionales DSG para control secuencial.
- Centros de mecanizado: válvulas modulares SSP integradas en unidades compactas con bomba PVS.
- Equipos de moldeo por inyección: válvulas de caudal FR para control de velocidad de apertura y cierre del molde.
Errores Comunes al Seleccionar Válvulas
- Elegir una válvula con presión nominal inferior a la del sistema.
- Instalar válvulas direccionales sin verificar la orientación del flujo.
- Omitir el filtrado del aceite, generando desgaste prematuro.
- No considerar el tipo de montaje (línea, subplaca o modular).
“Una válvula correctamente dimensionada asegura control, eficiencia y vida útil prolongada en todo el sistema hidráulico.”
